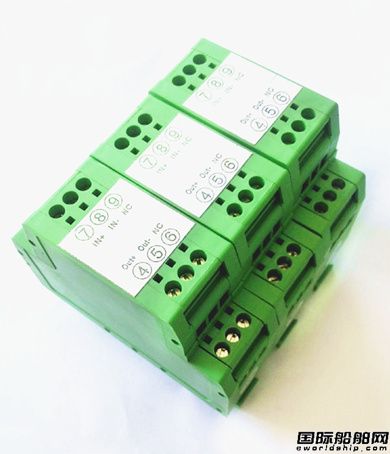

電流轉電壓/4-20MA轉0-5V隔離放大器
更新時間:2017-07-10 訪問統計:762主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC 或者220VAC（范圍±10%）
>>國際標準二路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>標準DIN35 導軌式安裝（尺寸：106.7x79.0x25.0mm）
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真?zhèn)鬏?/p>
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
型號及定義
DIN 2X2 AOT- U(A)□- P□- O□
|
輸入額定電壓U（或電流A）值 |
輔助電源P |
輸出O |
|
|
|
|
U1：0-5V |
A1：0-1mA |
P1： DC24V |
O1：4-20mA |
|
|
|
U2：0-10V |
A2：0-10mA |
P2： DC12V |
O2：0-20mA |
|
|
|
U3：0-75mV |
A3：0-20mA |
P3： DC5V |
O3：4-12-20mA |
|
|
|
U4：0-2.5V |
A4：4-20mA |
P4： DC15V |
O4：0-5V |
|
|
|
U8：用戶自定義 |
A8：用戶自定義 |
P5： AC220V |
O5：0-10V |
|
|
|
|
|
P8： 用戶自定義 |
O6：1-5V |
|
|
|
|
|
|
O8：用戶自定義 |
|
|
|
|
|
|
|
|
|
產品選型舉例
|
例1：輸入1：0-5V 輸入2：0-5V |
輔助電源：24VDC |
輸出1：4-20mA |
輸出2：4-20mA |
產品型號：DIN 2X2 AOT-U1-P1-O1 |
|
例2：輸入1：4-20mA輸入2：4-20mA |
輔助電源：12VDC |
輸出1：4-20mA |
輸出2：4-20mA |
產品型號：DIN2X2 AOT-A4-P2-O1 |
通用參數
|
精 度 ---------- 0.1% ，0.2% ，0.5% |
隔 離 --------- 信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、24V，±10% |
絕緣電阻 ---------- ≥20MΩ |
|
工作溫度---------- -45 ~ +85℃ |
耐 壓 --------- 信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10 ~ 90% (無凝露) |
3000VDC，50Hz，1分鐘，漏電流 1mA |
|
存儲溫度---------- -55 ~ +108℃ |
耐沖擊電壓---------- 3KV， 1.2/50us(峰值) |
|
存儲濕度---------- 10 ~ 95% (無凝露) |
|
|
輸入?yún)?shù) |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 |
|
|
0-5V |
≥300KΩ |
電壓輸出 < 0.3W 電流輸出 <0.75W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
注: 電流輸出型如果要求負載電阻650Ω,請另做注明
產品尺寸及接線圖
引腳定義：
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
OUT2+ |
第二路輸出正端 |
7 |
IN1+ |
信號輸入第一路正端 |
|
2 |
OUT2- |
第二路輸出負端 |
8 |
IN1- |
信號輸入第一路負端 |
|
3 |
GND |
電源供電地 |
9 |
NC |
空腳 |
|
4 |
OUT1+ |
第一路輸出正端 |
10 |
IN2+ |
信號輸入第二路正端 |
|
5 |
OUT1- |
第二路輸出負端 |
11 |
IN2- |
信號輸入第二路負端 |
|
6 |
PWR |
電源供電地 |
12 |
NC |
空腳 |
