概述:
      熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
    AOT系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。

主要特性:
>>輸　　入：Pt100(-200~+600℃)　(范圍可選擇)

也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
>>輸出信號：4~20mA，0~5V，0-10V 等標準信號
>>輔助電源：5V、9V、12V、15V或24V直流單電源供電
>>工業級溫度范圍: - 45 ~ + 85 ℃
>>精度等級：0.2級(FSR%，相對于溫度)
>>內含線性化和長線補償功能
>>隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離

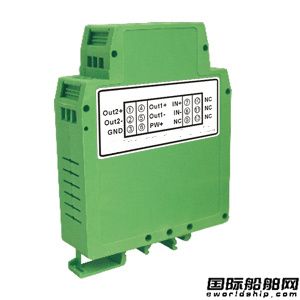

>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm

產品選型:

                            DIN1*1  AOT-Z-T-P-V(A)

選型舉例1：
輸入：Pt100  溫度范圍：-20~100℃  供電電壓：24V   輸出：4-20mA
型號： DIN1*1 AOT-Z1-T1-P1-A4

選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃   供電電壓：12V   輸出：0-10V
型號： DIN1*1 AOT-Z5-T4-P2-V2

通用參數：

精   度  ------- 0.2% （相對于溫度）

輸   入  ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000,  Pt10, Cu50, Cu100等熱電阻。

                  訂購時需選擇一個溫度范圍來和輸出相對應。

輸   出  ------- 標準的電壓或電流信號。也可由用戶自定義。

響應時間 ------- ≤100mS

輔助電源 ------- DC5V、9V、12V、15V、24V

功    率 ------- < 1W

溫度漂移 ------- 50ppm/℃（典型值）

負載能力 ------- 電壓輸出：≥ 2 kΩ

電流輸出：≤ 450Ω

隔    離 ------- 信號輸入/輸出/輸出/輔助電源  三隔離

隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作溫度 ------- -40 ~ +85℃

存儲溫度 ------- -40 ~ +85℃

工作濕度 ------- 10 ~ 90% (無凝露)

存儲濕度 ------- 10 ~ 95% (無凝露)

產品接線圖：

引腳定義：
