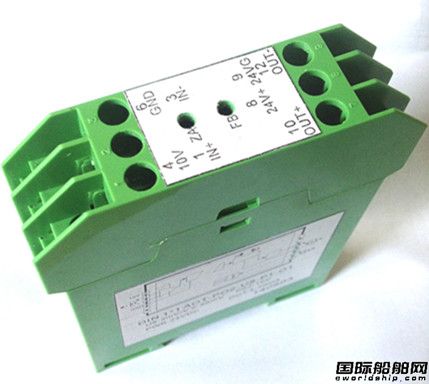

0-10V轉0-10KHZ/0-5KHZ頻率變送器
更新時間:2017-07-10 訪問統計:1737DIN1*1系列頻率信號轉電壓或電流信號隔離變送器
主要特性:
>> 精度等級：0.2級
>> 全量程內極高的線性度（非線性度<0.1%）
>> 輔助電源/信號輸入/信號輸出： 2500VDC 三隔離
>> 輔助電源：5VDC，12VDC，24VDC等單電源供電
>> 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz
>> 輸出標準0-2.5V/0-5V/0-10V電壓信號
或0-10mA/0-20mA/4-20mA電流信號
>> 小體積,標準DIN35導軌式安裝
>> 工業級溫度范圍: -20~+85 ℃
應用：
>> 頻率傳感器信號采集、隔離轉換
>> 變頻器（FA） 頻率信號數據采集和控制
>> 發電機、電動機等旋轉設備轉速監測
>> 變壓器工作頻率檢測
>> 儀器儀表與傳感器信號收發
>> 非電量信號變送
>> 速度信號測量
產品選型表：
DIN1*1 AOT – F□ - P□ – U(A)□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||
|
頻率信號 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-1KHz |
F1 |
24VDC |
P1 |
0-20mA |
A3 |
0-5V |
U1 |
|
0-5KHz |
F2 |
12VDC |
P2 |
4-20mA |
A4 |
0-10V |
U2 |
|
0-10KHz |
F3 |
5VDC |
P3 |
用戶自定義 |
Au |
1-5V |
U6 |
|
用戶自定義 |
F8 |
15VDC |
P4 |
|
|
用戶自定義 |
U8 |
|
|
|
|
|
|
|
|
|
產品選型舉例：
例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V 型號：DIN1*1 AOT F1-P1-U1
例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA 型號：DIN1*1 AOT F2-P2-A4
例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V 型號：DIN1*1 AOT F3-P1-U2
例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA 型號：DIN1*1 AOT F3-P1-A4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN1*1 AOT F8-P1-U8
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
|
隔離電壓 |
1min |
1500 |
2500 |
|
VDC |
|
|
信號輸入 |
幅值（VP-P） |
|
|
5 |
|
V |
|
頻率測量范圍 |
|
0 |
10 |
|
kHz |
|
|
頻率輸入低電平 |
|
0 |
0 |
1.5 |
V |
|
|
頻率輸入高電平 |
|
3 |
5 |
24 |
V |
|
|
信號輸出 |
電壓負載能力 |
5V |
2K |
10K |
|
Ω |
|
電流負載能力 |
20mA |
0 |
250 |
350 |
Ω |
|
|
響應時間 |
|
|
10 |
|
ms |
|
|
輔助電源 |
電壓 |
用戶自定義 |
5 |
12 |
24 |
VDC |
|
電流 |
VD=12V |
|
83 |
|
mA |
|
|
輔助電源功耗 |
|
|
1 |
|
W |
|
|
工作環境溫度 |
|
-25 |
|
85 |
℃ |
|
|
貯存溫度 |
|
-25 |
|
85 |
℃ |
|
注： 頻率輸入采用5V的TTL電平效果最佳。
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
PW+ |
電源正端 |
7 |
IN+ |
頻率信號輸入正端 |
|
2 |
NC |
空腳 |
8 |
IN- |
頻率信號輸入負端 |
|
3 |
GND |
電源負端 |
9 |
NC |
空腳 |
|
4 |
OUT+ |
模擬信號輸出正端 |
10 |
NC |
空腳 |
|
5 |
OUT- |
模擬信號輸出負端 |
11 |
NC |
空腳 |
|
6 |
NC |
空腳 |
12 |
NC |
空腳 |
引腳定義：
