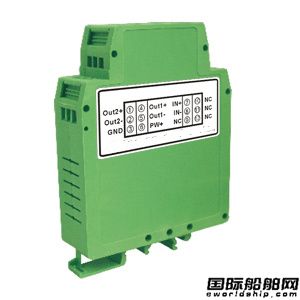

PLC0-3.3V轉4-20MA/0-10V隔離變送器
更新時間:2017-07-12 訪問統計:1939四路輸入四路輸出模擬信號隔離器
（DIN4*4 HSJ系列/采用光耦隔離技術）
安裝方式：
信號隔離器安裝方式有DIN35導軌式安裝及小體積焊接式,輸入分別接信號正/地，輔助電源供電分別接電源正/地，輸出分別接信號正/地。導軌式信號隔離器主要用于工業現場,機箱機柜實驗室等，焊接式主要應用于客戶集成在自己產品內部集成板上。信號隔離器屬于三端隔離,隔離電壓3000VDC，其具有抗干擾，遠距離傳輸。
典型應用：
>>模擬信號數據隔離、采集和變換 >>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換 >>信號長線無失真?zhèn)鬏?/p>
>>儀器儀表信號收發 >>電力監控、醫療設備隔離
>>變頻器信號隔離采集 >>PLC/FA 電機信號隔離控制
>>非電量信號變送 >>抑制變頻器、工業現場傳感器與儀器儀表、PLC、DCS等控制系統干擾問題
產品選型表：
DIN4*4 AOT – U(A)□ - P□ – U(I)□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
U1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
U1 |
|
0-10V |
U2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
U2 |
|
0-75mV |
U3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
1-5V |
U6 |
|
0-2.5 |
U4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用戶自定義 |
Uz |
|
用戶自定義 |
Uz |
用戶自定義 |
Az |
|
|
|
|
|
|
選型舉例：
例1：輸入四路信號:0-10V 供電電源:24V 輸出四路信號:4-20ma 型號:DIN4*4 AOT-U2-P1-A4
例2：輸入四路信號:0-10V 供電電源:12V 輸出四路信號:0-10V 型號:DIN4*4 AOT-U2-P2-U2
例3：輸入四路信號:0-3V 供電電源:24V 輸出四路信號:4-20ma 型號:DIN4*4 AOT-Uz-P1-A4（Vz:0-3V）
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
隔離耐壓 |
50Hz，1分鐘,漏電流1mA |
|
2500 |
|
VDC |
|
耐沖擊電壓 |
3KV， 1.2/50us(峰值) |
||||
|
工作溫度 |
|
-25 |
|
+70 |
℃ |
|
工作濕度 |
無凝露 |
10 |
|
90 |
% |
|
存儲溫度 |
|
-45 |
|
+80 |
℃ |
|
存儲濕度 |
|
10 |
|
95 |
℃ |
|
輸入?yún)?shù) |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 |
|
|
0-5V |
≥300KΩ |
電壓輸出 < 0.6W 電流輸出 <1.5W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
注: 電流輸出型如果要求負載電阻500Ω,請另做注明
引腳定義：
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
OUT1+ |
模擬信號1輸出正端 |
11 |
NC |
空腳 |
|
2 |
OUT1- |
模擬信號1輸出負端 |
12 |
NC |
空腳 |
|
3 |
OUT2+ |
模擬信號2輸出正端 |
13 |
IN4+ |
模擬信號4輸入正端 |
|
4 |
OUT2- |
模擬信號2輸出負端 |
14 |
IN4- |
模擬信號4輸入負端 |
|
5 |
OUT3+ |
模擬信號3輸出正端 |
15 |
IN3+ |
模擬信號3輸入正端 |
|
6 |
OUT3- |
模擬信號3輸出負端 |
16 |
IN3- |
模擬信號3輸入負端 |
|
7 |
OUT4+ |
模擬信號4輸出正端 |
17 |
IN2+ |
模擬信號2輸入正端 |
|
8 |
OUT4- |
模擬信號4輸出負端 |
18 |
IN2- |
模擬信號2輸入負端 |
|
9 |
PW+ |
電源正端 |
19 |
IN1+ |
模擬信號1輸入正端 |
|
10 |
GND |
電源負端 |
20 |
IN1- |
模擬信號1輸入負端 |
