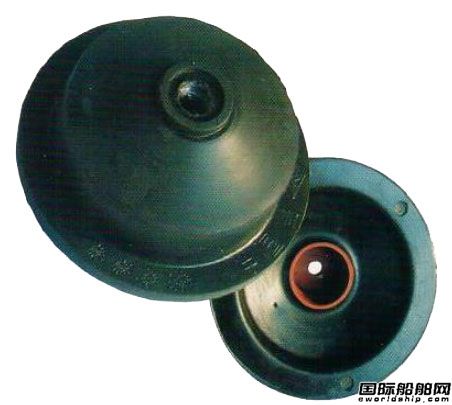

JG型系列隔振器\螺栓型系列隔振器\減震墊
更新時間:2017-12-12 訪問統計:1917JG型系列剪切式隔振器
【點擊查看大圖】 |
JG型剪切式隔振器的應用
適用范圍：可作為精密儀器儀表、精密機床、動力機床、空調恒溫設備、風機、發電機組、壓縮機組、離心機防振基礎的減振元件。對隔振，消振和抵抗沖擊有良好的效果。
JG型系列剪切式隔振器主要規格和技術數據
未注單位：mm
| 型 號 | M | D | H | H1 | H2 | 重量(kg) |
|---|---|---|---|---|---|---|
| JG1 | M12 | 100 | 43 | 6 | 15 | 0.35 |
| JG3 | M16 | 200 | 87 | 7 | 33 | 2.20 |
| JG4 | M20 | 290 | 133 | 8 | 53 | 6.00 |
| 型 號 | 積極隔振 | 消極隔振 |
極限壓 縮量 (mm) |
破壞載荷 ≤(kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|
|
額定載 荷(kg) |
靜變形 (mm) |
固有頻率 (Hz) |
額定載荷 (kg) |
靜變形 (mm) |
固有頻率 (Hz) |
||||
| JG1 | -1 | 19 | 3～5.5 | 10.8～15.3 | 24 | 4～6.5 | 10～13 | 12 | 92 |
| -2 | 27 | 32 | 165 | ||||||
| -3 | 37 | 46 | 182 | ||||||
| -4 | 48 | 59 | 238 | ||||||
| -5 | 58 | 70 | 290 | ||||||
| -6 | 70 | 86 | 320 | ||||||
| -7 | 84 | 103 | 380 | ||||||
| JG3 | -1 | 100 | 6～11.5 | 7～10 | 120 | 10～15.5 | 6.3～7.6 | 28 | 385 |
| -2 | 140 | 175 | 690 | ||||||
| -3 | 200 | 250 | 770 | ||||||
| -4 | 270 | 335 | 1000 | ||||||
| -5 | 330 | 410 | 1230 | ||||||
| -6 | 405 | 500 | 1350 | ||||||
| -7 | 483 | 600 | 1600 | ||||||
| JG4 | -1 | 300 | 10.5～22 | 5.1～7.4 | 370 | 15～26.5 | 4.7～6.3 | 50 | 930 |
| -2 | 420 | 510 | 1670 | ||||||
| -3 | 580 | 710 | 1860 | ||||||
| -4 | 720 | 900 | 2400 | ||||||
| -5 | 920 | 1130 | 3000 | ||||||
| -6 | 1080 | 1320 | 3200 | ||||||
| -7 | 1260 | 1540 | 3800 |
||||||
螺栓系列隔振器
 |
 |
 |
 |
 |
螺栓系列隔振器的尺寸及性能數據
單位：mm
| 型 號 | 外徑x高度 | Mx長度 | 型號 | 外徑x高度 | Mx長度 |
|---|---|---|---|---|---|
| MM1310 | 13x10 | M5x10 | MM4040/8 | 40x40 | M8x23 |
| MM1510 | 15x10 | M4x10 | MM4040/10 | 40x40 | M10x28 |
| MM1515 | 15x15 | M4x14 | MM5020 | 50x20 | M10x28 |
| MM2010 | 20x10 | M6x16 | MM5030 | 50x30 | M10x28 |
| MM2015 | 20x15 | M6x16 | MM5040 | 50x40 | M10x28 |
| MM2020 | 20x20 | M6x16 | MM5045 | 50x45 | M10x28 |
| MM2025 | 20x25 | M6x16 | MM5050 | 50x50 | M10x28 |
| MM2030 | 20x30 | M6x16 | MM6030/12 | 60x30 | M12x37 |
| MM2510 | 25x10 | M6x20 | MM6040/12 | 60x40 | M12x37 |
| MM2515 | 25x15 | M6x18 | MM6050/10 | 60x50 | M10x35 |
| MM2520/6 | 25x20 | M6x18 | MM6050/12 | 60x50 | M12x37 |
| MM2520/8 | 25x20 | M8x20 | MM6535 | 65x35 | M12x37 |
| MM2525 | 25x25 | M6x18 | MM6550 | 65x50 | M12x37 |
| MM2530/6 | 25x30 | M6x18 | MM7040/10 | 70x40 | M10x28 |
| MM2530/8 | 25x30 | M8x20 | MM7050/10 | 70x50 | M10x28 |
| MM3015 | 30x15 | M8x23 | MM7050/12 | 70x50 | M12x37 |
| MM3020 | 30x20 | M8x23 | MM7525 | 75x25 | M12x37 |
| MM3025 | 30x25 | M8x20 | MM7540 | 75x40 | M12x37 |
| MM3030 | 30x30 | M8x23 | MM7550 | 75x50 | M12x37 |
| MM3040 | 30x40 | M8x23 | MM10030 | 100x30 | M16x45 |
| MM4020 | 40x20 | M8x23 | MM10040 | 100x40 | M16x45 |
| MM4030/8 | 40x30 | M8x23 | MM10050 | 100x50 | M16x45 |
| MM4030/10 | 40x30 | M10x28 | MM10055 | 100x55 | M16x45 |
| MM4035 | 40x35 | M8x23 | MM10060 | 100x60 | M16x45 |
適用范圍：1）適用于機電設備上電子儀器、儀表控制柜的固定。
2）可根據用戶的實際需要，調整橡膠硬度和螺栓長度。

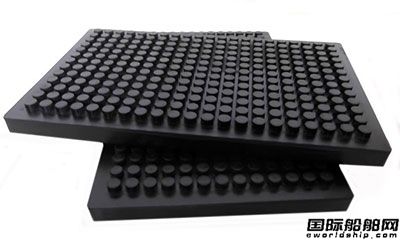

WJ型系列橡膠減震墊
WJ型系列橡膠減震墊的性能參數
| 型號 | 承重能力(kg/cm²) | 垂向額定載荷下靜變形(mm) | 垂向額定載荷下固有頻率(Hz) | 垂向極限靜載荷(kg/cm²) | 工作溫度范圍(℃) | 阻尼比(C/Cc) |
|---|---|---|---|---|---|---|
| WJ-40 | 2～4 | 3kg/cm²時4.2±0.5 | 13.8±1 | 30 | -10～+40 | >0.06 |
| WJ-60 | 4～6 | 5kg/cm²時4.2±0.5 | 50 | |||
| WJ-85 | 6～8 | 7kg/cm²時3.5±0.5 | 17.5±1 | 70 | ||
| WJ-90 | 8～10 | 9kg/cm²時3.5±0.5 | 90 |
【減震墊的選用方法】
1、標準減震墊的面積為24×46＝1104cm²，連接四個凸臺的中心面積為1cm²。
2、根據設備的重量和工作情況決定減震墊面積，在標準墊塊上截切。
減震墊面積=設備重量/所選用的減震墊的承載能力 對有沖擊和加重的設備，選用考慮過重系數。
2、根據設備的重量和工作情況決定減震墊面積，在標準墊塊上截切。
減震墊面積=設備重量/所選用的減震墊的承載能力 對有沖擊和加重的設備，選用考慮過重系數。
【應用舉例】
某設備重3500公斤，支點形狀為φ12的六個圖板，因為該設備對水平要求較高，選用WJ-85考慮到設備工作時的振動和加重，計算時適當增加設備重量的30%左右。
承受面積=3500kg×1.3/7kg/cm2=650cm²
單個支承面積=650cm2/ 6≈110cm²
減震墊在支承下面要露出1cm余量，所以墊塊應截成12×12cm²。
承受面積=3500kg×1.3/7kg/cm2=650cm²
單個支承面積=650cm2/ 6≈110cm²
減震墊在支承下面要露出1cm余量，所以墊塊應截成12×12cm²。
適用范圍：用于沖床、剪切機、印刷機械等以及儀器儀表的消極隔振。
