ABB電力控制儀表IM303正品銷售ABB
更新時間:2019-04-19 訪問統計:15691. 概述
1.1. IM300 的功能
IM300 系列電力智能監控儀表是用于中低壓系統（6～35kV 和0.4kV）的智
能化裝置，具有強大的數據采集、處理、統計與控制功能，可實現基本單回路交
流電參量的測量和計算、電能累計、故障記錄、2～31 次諧波監測的功能、4 路
開關量輸入監測、2 路繼電器輸出、1路4～20mA直流變送輸出、越限告警等功能。
IM300提供通訊接口，支持RS485 接口MODBUS 通訊協議，與計算機監控系統連接。

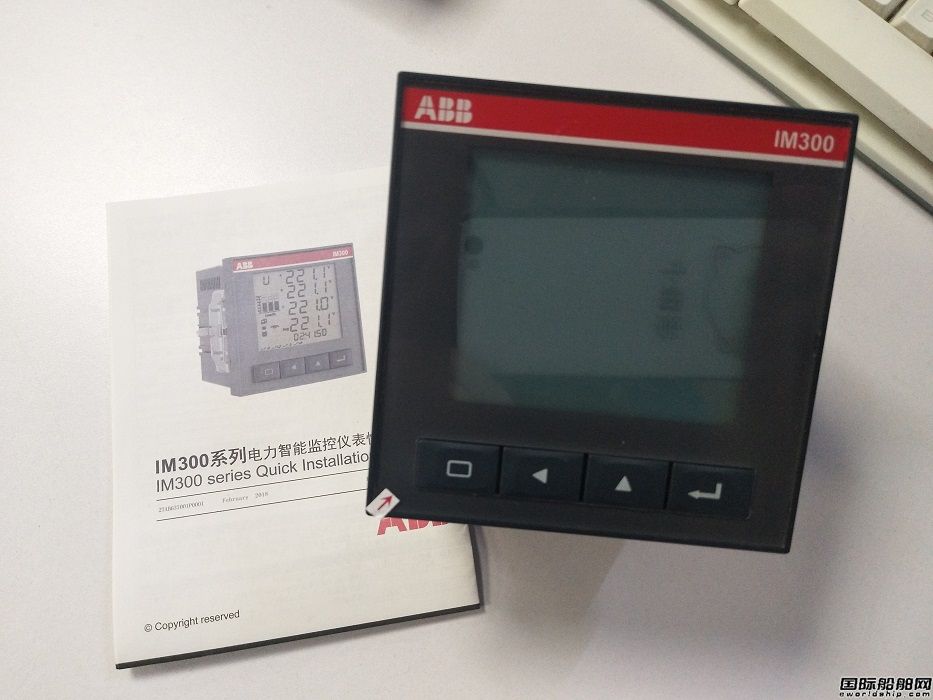

裝置外形如圖1.1.1 所示。
1.2. IM300 的特點
1.2.1.IM300 基本功能
l 支持三相三線制和三相四線制可選功能，具有三相電壓、三相電流、零序電
流、總有功功率、總無功功率、總視在功率、各相的有功、無功功率、視在
功率、總功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度、
各相的有功電度和無功電度的測量與計算功能。
l 電壓和電流的諧波畸變率（包括總畸變率 THD、奇次畸變率、偶次畸變率）、
電壓的 2～31 次諧波分量占有率、電流的 2～31 次諧波分量占有率、電壓的
基波有效值、電流的基波有效值等的測量與計算功能。
l 具有 2 路繼電器控制輸出.
l 具有最大共 4 路開關量輸入功能；最多可記錄 32 個開關量 SOE 事件。
l 具有 1 路 4～20mA 直流變送輸出功能，可任意關聯電壓、電流、功率。
正反向總有功電能、四象限無功電能累計。
l 分時電能（4 費率，48 時段）的正反向總有功電能、四象限無功電能累計。
l 正反向總有功最大需量及發生時間、正反向總無功最大需量及發生時間。
l 各相/線電壓、電流、頻率、總/三相功率因數、總/三相有功功率、無功功
率、視在功率的最大/最小值及發生時間。
l 三相電壓、電流不平衡度。
l 電參量與繼電器關聯起來并進行越限告警控制，支持過流、零流、接地、低
壓、過壓、低頻、過頻、低功率因數越限告警。
l 可當地查看一條回路及開關的各種電參量、運行狀態等；可查看或設定運行
參數，進行合、分閘等操作。
l 通訊規約為 MODBUS-RTU，具有遠程監控、維護與管理功能。
l 時鐘可自由設定本世紀內時間和日期。
注意：上述功能，根據裝置各具體型號的不同（見附錄 C.訂貨說明）而相應選配。
1.2.2.安全性高，可靠性好
IM300在設計過程中采用了多種抗干擾措施，能夠在復雜的電力系統環境中
穩定運行。靜電放電抗擾性符合3 級；電快速瞬變脈沖群抗擾性符合3 級；浪涌
抗干擾性符合3 級；工頻磁場抗擾度試驗3級；振蕩波抗擾度試驗3級；面板防護
等級符合IP50，殼體防護等級符合IP20。
1.2.3.體積小，安裝方便
IM300 外形尺寸符合DIN96×96 標準，殼體深度為60mm， 采用自鎖面板式
安裝機構，無需螺絲固定即可安裝。
1.2.4.系統接線方便靈活
系統接線方式有三相四線制3CT(3P4W 3CT) 、三相四線制1CT(3P4W 1CT) 、
三相三線制3CT(3P3W 3CT) 、三相三線制2CT(3P3W 2CT) 、三相三線制1CT(3P3W
1CT) 。
1.2.5.顯示直觀、操作簡便
大尺寸專用液晶模塊可以實時顯示多項信息，配合明亮的背光，使操作者在
光線差的情況下也能準確閱讀數據。操作方式人性化，操作者能在短時間內掌握，
閱讀數據和參數設置等操作將變得簡單易行。
IM303功能：三相電壓 、三相電流 、功率因數 、總功率因數 、系統頻率 、三相功/無功 、視在功率 、三相有功/無功電能、零序電流、三相不平衡、THD諧波畸變率 、諧波分量分析31、開關量輸入/繼電器輸出4DI/2DO、4~20mA模擬量輸出1、正反向四象限、需量 、越限告警、極值統計 、分時計量復費率 、裝置內部溫度 、大屏幕顯示 LED、電流/電壓測量精度 0.5、RS485通訊
