WASSP F3 F3X F3XL 3D多波束魚探聲納
更新時間:2019-09-17 訪問統計:1728
基本參數
產品類型： 全新
類型： 3D多波束聲納
名稱： WASSP F3&F3i&F3X&F3Xi&F3XL&F3XLi 3D多波束魚探聲納
適用場所： 大海,江河,深水,水庫
售后服務： 質保一年
用途： 海底和魚群目標掃描
品牌： WASSP
型號： WASSP F3&F3i&F3X&F3Xi&F3XL&F3XLi
WASSP 3D多波束漁業聲納
WASSP F3 WASSP F3i WASSP F3X WASSP F3Xi WASSP F3XL WASSP F3XLi
實時水體目標監測。
WASSP 3D多波束聲納給您需要的實時數據，擁有224個波束元件，您可以在一個很寬的海域快速發現魚群目標，同時可以觀察海底結構和硬度變化，節約時間和燃油，大大減少漁網損壞。
實時的海底制圖。
用WASSP,您可以清晰地看到海底結構和硬度變化。
性能&優點
- 全新一體化數字DRX收發機 難以置信的廣泛用途,為新一代技術發展做好準備
- 寬頻全數字 136 – 184kHz 傳感器技術
- 選擇您自己想要的功能 包括很多新的功能許可選項
- 高性價比解決方案 應用于諸多領域
- 無線兼容,可選
- 容易安裝和調試
- 交鑰匙解決方案 帶定位/艏向和運動傳感器
- CDX 用戶界面簡單友好
- 多語言界面，包括中文
- TimeZero 兼容 帶可選授權
全新易用的用戶界面
F3 呈現給您一個全新簡單的WASSP CDX , 用于 系統控制、可視化和數據管理,同時也提供各種豐富的功能以滿足您幾乎全部的捕撈作業需要。

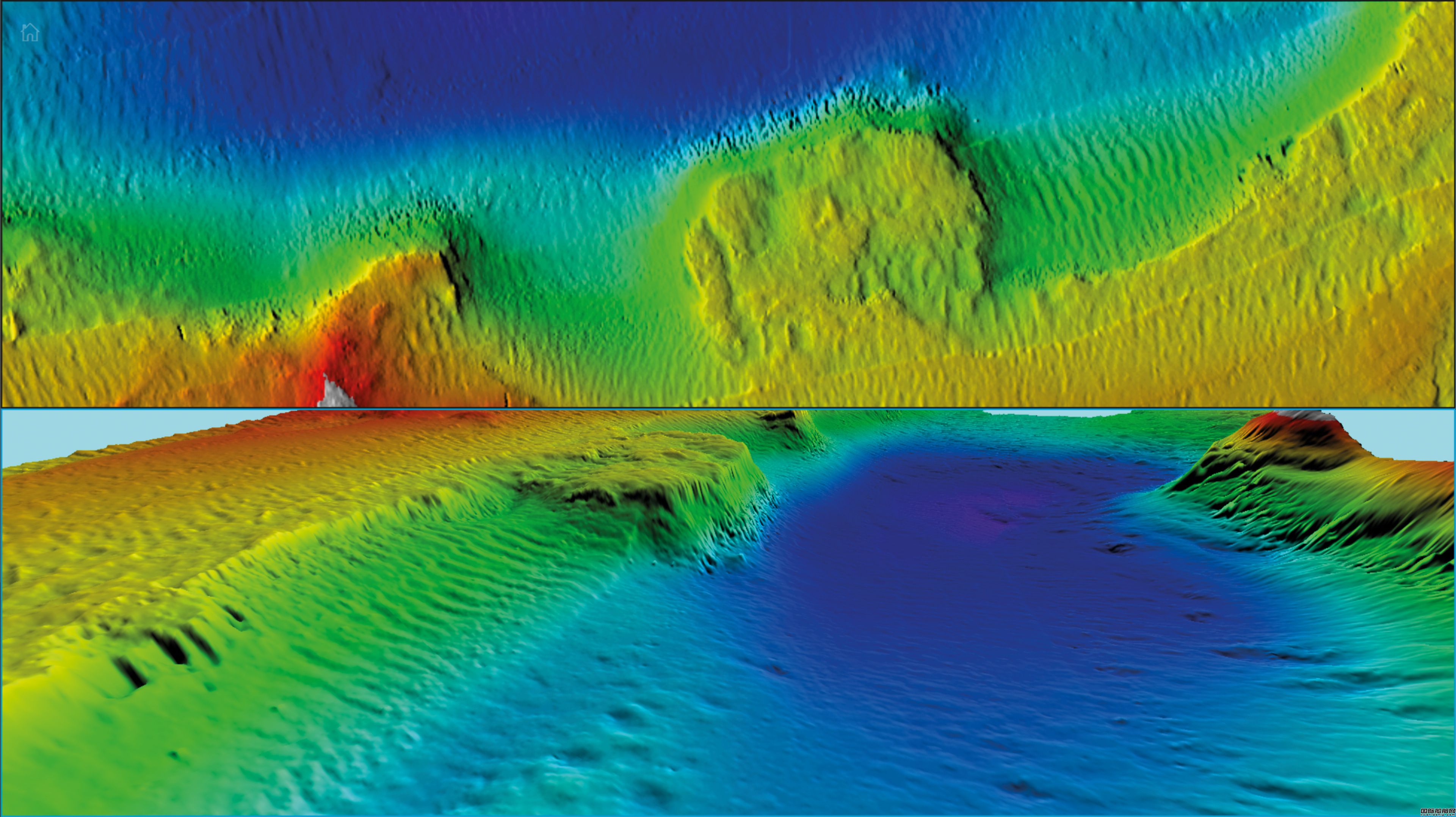

生成您自己的多波束海圖
F3 定位于使用其寬頻CHIRP技術給近海捕撈漁業 帶來革命性的變化。
224個波束從左到右分布于120°掃描范圍,同時工 作。使用先進的信號處理技術,您可非常容易地獲 得您自己的海底地形圖。
F3 3D視圖疊加魚群
3D視圖非常清晰的魚群，視圖可以任意旋轉，讓您對魚群結構一目了然

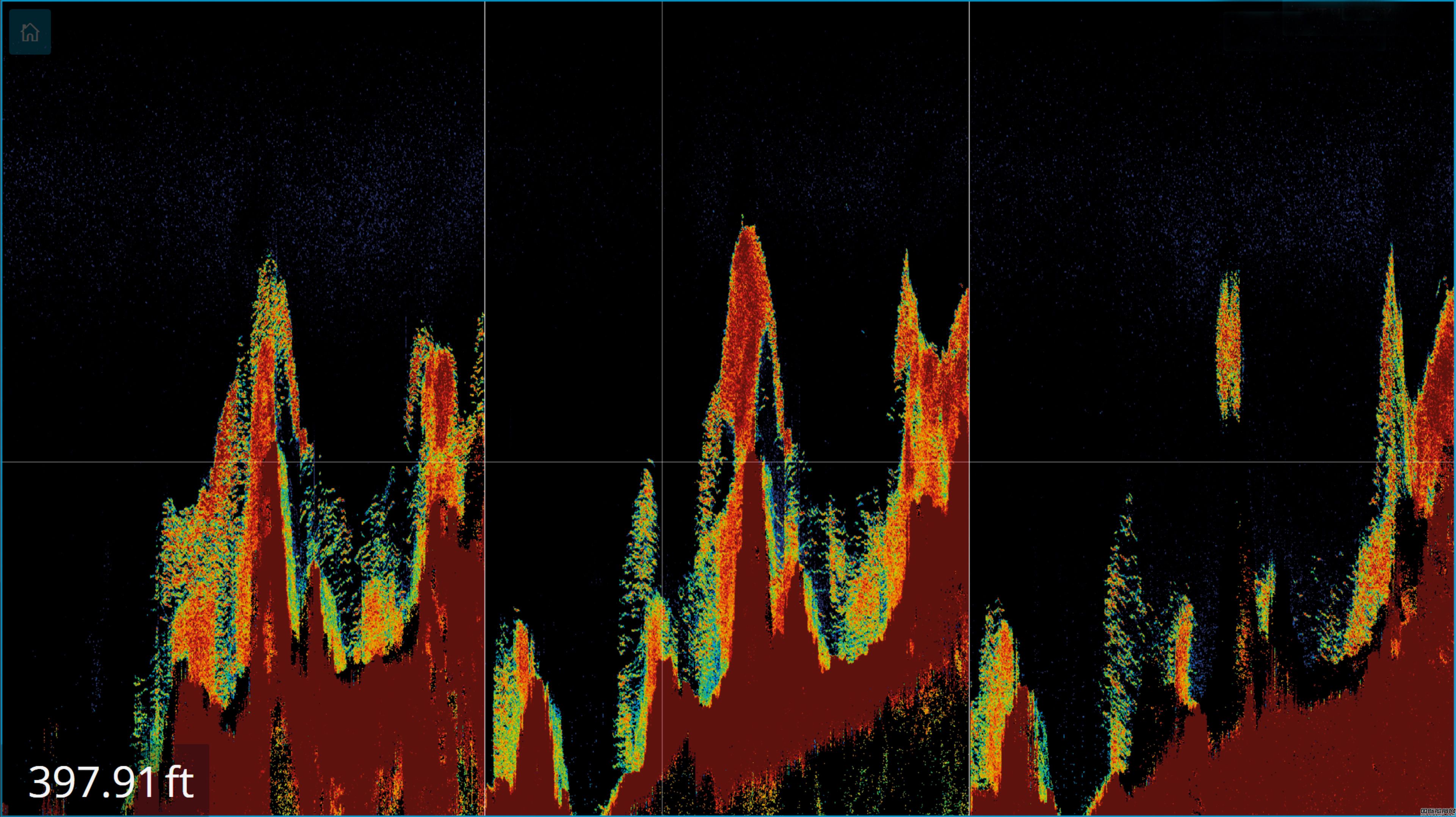

回波圖像清晰
圖像極其清晰，甚至可以分辨水體中的浮游生物，垂直最大分辨率可達2厘米

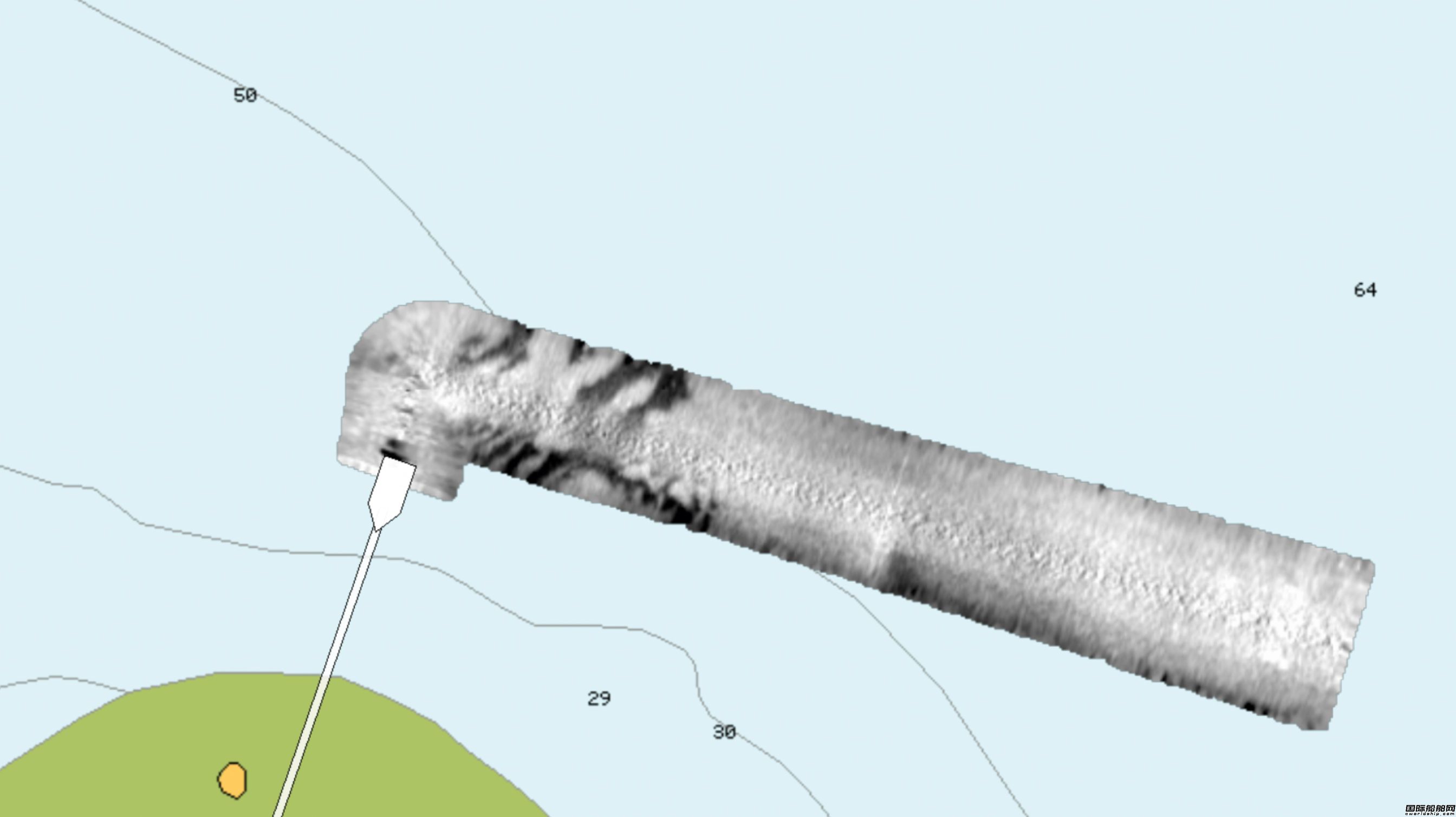

背部散射功能
背部散射功能可以判斷底部硬度，幫助選擇捕撈地點

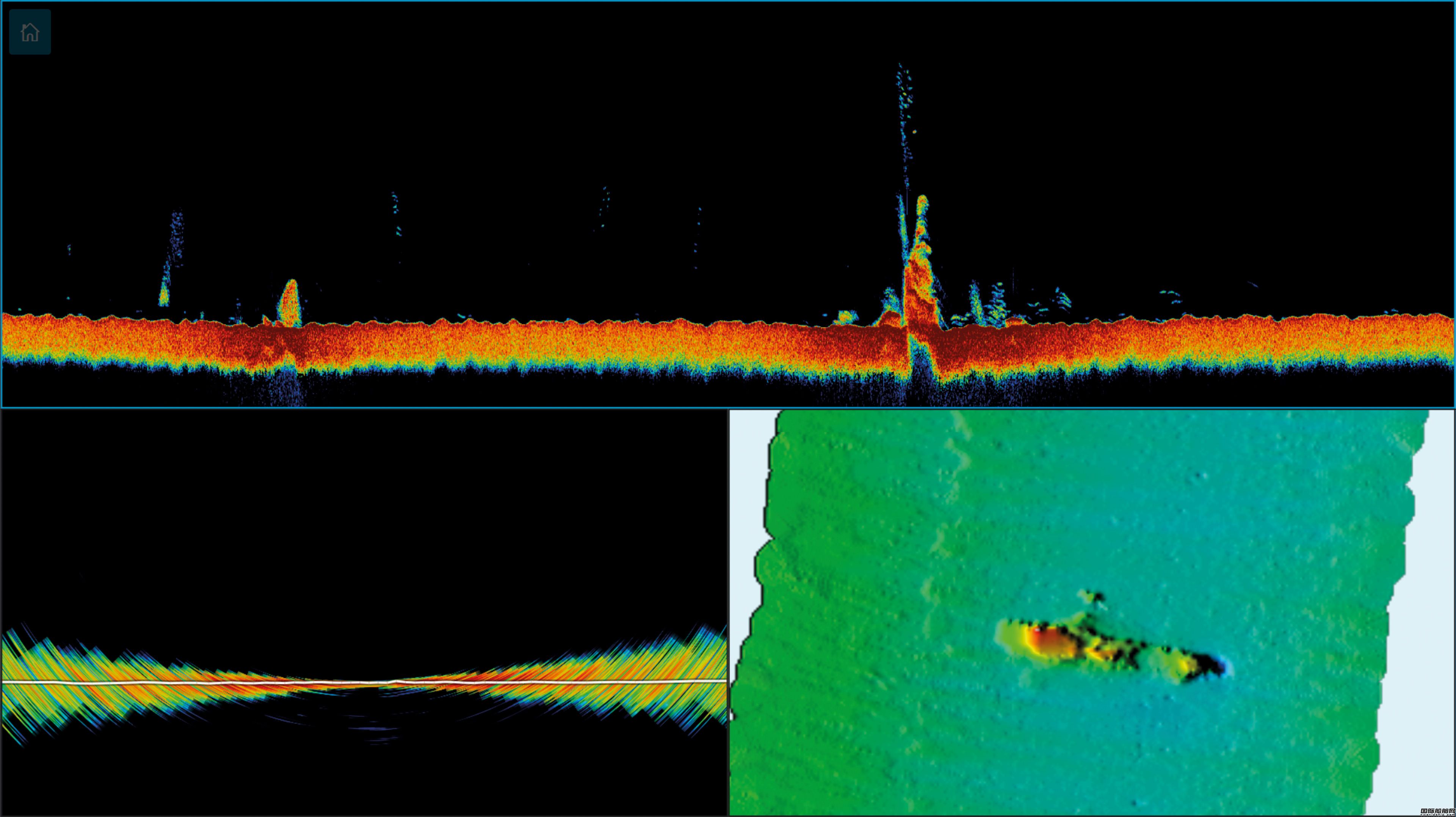

多種視圖選擇，并可以隨意組合
WASSP有非常豐富的視圖呈現，其中包括2D，3D,魚群疊加、測深魚探、5波束、3波束、聲吶、側掃聲吶等
參數：
| 型號 | F3 F3i F3X F3Xi F3X-L F3X-Li |
|---|---|
| 頻率 | F3&F3X:寬頻 120-160kHz ,F3XL:60-80kHz |
| 收發機型號 | F3:DRX;F3X:DRX-46 |
| 支持的傳感器 | F3&F3X:WMB-160; FXXL:WMB-80 |
|
支持的IMU 最小深度 |
外置 F3&F3X:1米；F3X-L:2米 |
|
深度* (標稱，90°或2：1） 最大深度(60°或1：1） 測深儀深度 |
F3:300米; F3X:450米； F3X-L:600米； F3:350米; F3X:525米； F3X-L:850米； F3:400米; F3X:600米； F3X-L:1000米； |
| 有效波束寬度 (橫向 x 縱向) | 120° x 4° |
| 左右波束寬度 (°) | 4 |
| 前后波束寬度 (°) | 3.2 |
| 波束間隔 (標稱) | 0.54° 分布于 120° |
| 最大垂直方向分辨率(厘米) | 2 |
| 傳感器接口 | DRX |
| 電源 | 18-32VDC,F3:28瓦；F3X和F3X-L:288瓦 |
| 底部偵測 | 振幅 &相位 |
| 接口 | RS232/422/NMEA0183 |
| 潮位校正 | 全部地理相關 |
| 海底地形 | 是 |
| 聲吶極面視圖 | 是 |
| 測深儀 (五個波束) | 是 |
| 背部散射 | 升級選項 |
| 側掃 | 升級選項 |
| 原始數據 | 否 |
| 水體中目標 | 升級選項 |
| 打開客戶支持 | 升級選項 |
| RTK 潮位 | 升級選項 |
| XYZ 數據格式導出 | 升級選項 |
| GSF 數據格式導出 | 升級選項 |
| CDX-可視化 & 控制界面 | 包括 |
|
Time Zero Pro Olex接口 GD-700接口 |
可選 可選 可選 |
End
