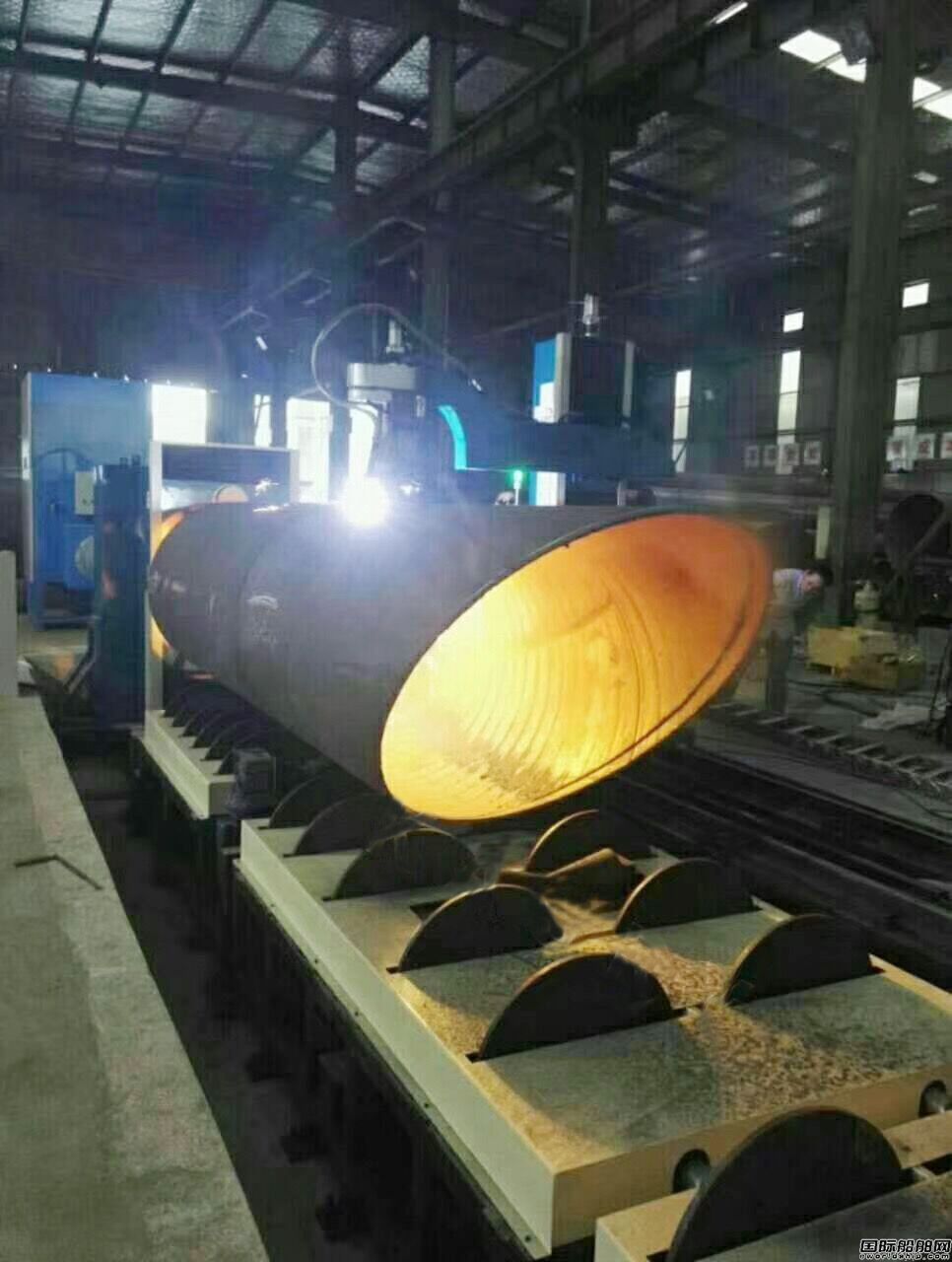

大管徑相貫線切割機 海工行業切割下料設備
更新時間:2019-10-08 訪問統計:1528大管徑相貫線切割機 海工行業切割下料設備
技術參數
1 管道適用范圍(外徑) Φ50－Φ630mm
Φ50－Φ800mm
Φ108－Φ1000mm（采用滾輪）
Φ219－Φ1210mm
Φ325－Φ1620mm
Φ630－Φ2000mm（采用滾床式）
2 管道長度 3-16m或根據用戶要求
3 大載重 15T或更大
4 適用切割厚度 火焰5.0-160mm，等離子1-25mm
5 割炬數 1-2
6 運行速度 80-1800mm/min
7 數控軸數 2.3.4.5.6.8或擴展
性能特點
1 傳統的手工管道相貫線切割工藝繁難，效率低，加工精度低，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。而CNCXG系列數控管子相貫線切割機正是針對這一要求而設計研發的進行管道相貫線切割的專有的自動化設備；
2 它是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備，它能夠進行主管與若干支管的多種相交形式的相貫線計算，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動并且十分方便地并完成多軸聯動控制，切割出管子的相貫線、相貫線孔以及焊接坡口，實現主管或支管的相貫線切割。
3 主要應用領域：電力水利、石油化工、建筑結構、造船重工、冶金機械。
技術優勢
1 本機設計結構先進可靠，數控系統具有中文界面以及圖形與數據結合的人機對話功能，操作十分簡單，且適用于長期連續加工運行控制穩定、可靠。軟件設計了合理的切割引入引出線，保證切割面的工作質量。每次切割后的參數可保存為工藝文件，實現資料管理。
切割工藝
1 本機采用數字化控制，設備控制軸數有二至六軸等不同機型。
2 本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。(如STCAD、澳大利亞FastFRAME)。
3 火焰切割可采用氧氣-燃?xì)饽Ｊ?，燃?xì)獠捎靡胰?、丙烷、液化氣等；等離子切割采用空氣、氧氣、氮?dú)?、H2、H35、F5、H20等。
標準配置
1 控制系統 凱斯銳自主研發（選配）
2 PLC 國際一線品牌
3 裝夾裝置 多爪卡盤
4 伺服驅動 原裝日本松下伺服
5 進口精密減速裝置 德國紐卡特
6 導軌 縱向18kg級以上U71Mn鋼重軌
7 主要切割系統 火焰（含預熱部分）或等離子切割系統
8 切割工件材料 碳鋼，合金鋼、不銹鋼、有色金屬等
9 支撐托架
End
