礦泉水液體渦輪流量計

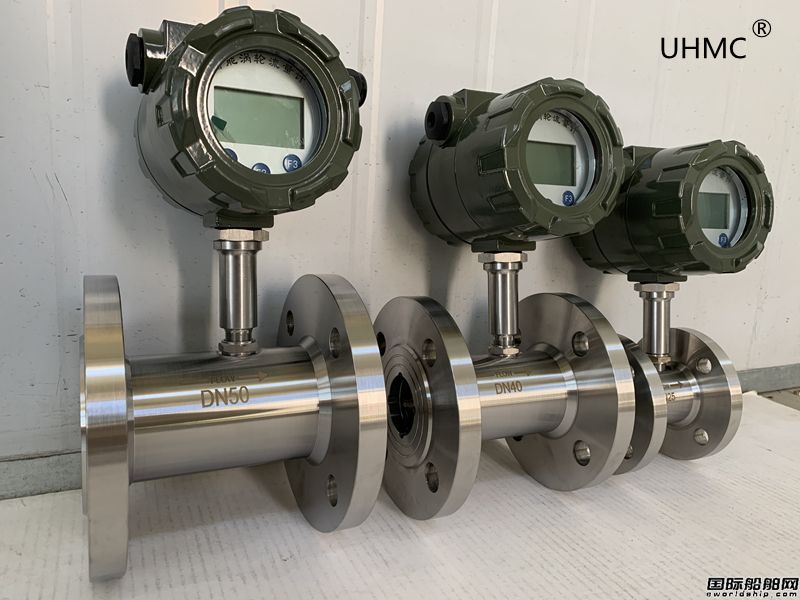

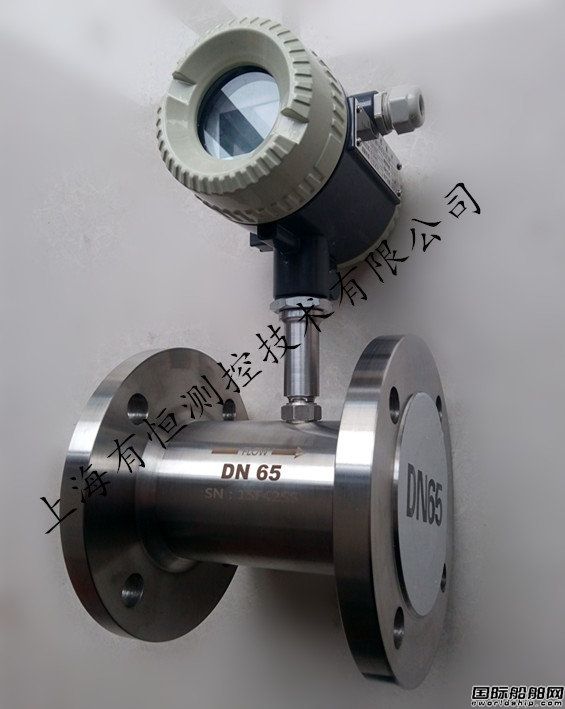

更新時間:2022-04-28 訪問統計:814UH-LWGY礦泉水液體渦輪流量計的流量傳感器與接收電脈沖信號的智能顯示儀表組成。用來測量封閉管道中低粘度液體的瞬時體積流量和總量，在石油、化工、冶金、航空和科研等部門獲得廣泛應用。
UH-LWGY礦泉水液體渦輪流量計結構與工作原理傳感器的結構它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成。工作原理當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性收變磁電感應系統中的磁電阻。使通過線圈的磁通量周期性發生變化而產生電脈沖信號，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量。
|
選型 |
LWGY |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
說 明 |
||||||
|
公 稱 通 徑 |
4 |
4mm，普通渦輪流量范圍0.04~0.25m3/h |
|||||||||||||
|
6 |
6mm，普通渦輪流量范圍0.1~0.6m3/h |
||||||||||||||
|
10 |
10mm，普通渦輪流量范圍0.2~1.2m3/h |
||||||||||||||
|
15 |
15mm，普通渦輪流量范圍0.6~6m3/h |
||||||||||||||
|
20 |
20mm，普通渦輪流量范圍0.8-8m3/h |
||||||||||||||
|
25 |
25mm，普通渦輪流量范圍1~10m3/h |
||||||||||||||
|
32 |
32mm，普通渦輪流量范圍1.6-16m3/h |
||||||||||||||
|
40 |
40mm，普通渦輪流量范圍2~20m3/h |
||||||||||||||
|
50 |
50mm，普通渦輪流量范圍4~40m3/h |
||||||||||||||
|
65 |
65mm，普通渦輪流量范圍8-80m3/h |
||||||||||||||
|
80 |
80mm，普通渦輪流量范圍10~100m3/h |
||||||||||||||
|
100 |
100mm，普通渦輪流量范圍20~200m3/h |
||||||||||||||
|
125 |
125mm，普通渦輪流量范圍25-250m3/h |
||||||||||||||
|
150 |
150mm，普通渦輪流量范圍30~300m3/h |
||||||||||||||
|
200 |
200mm，普通渦輪流量范圍80~800m3/h |
||||||||||||||
|
渦輪類型 |
LWGY-N |
基本型，+5-24DCV供電，脈沖數出 |
|||||||||||||
|
LWGY-A |
4~20mA兩線制電流輸出，遠傳変送型 |
||||||||||||||
|
LWGY-B |
電池供電現場顯示型 |
||||||||||||||
|
LWGY-C |
現場顯示/4~20mA 二線制電流輸出 |
||||||||||||||
|
LWGY-C1 |
現場顯示/RS485通訊協議 |
||||||||||||||
|
LWGY-C2 |
現場顯示/ HART通訊協議 |
||||||||||||||
|
精度等級 |
05 |
精度0.5級 |
|||||||||||||
|
10 |
精度1.0級 |
||||||||||||||
|
量程類型 |
W |
寬量程渦輪 |
|||||||||||||
|
S |
標準量程渦輪 |
||||||||||||||
|
材質 |
S |
304不銹鋼 |
|||||||||||||
|
L |
316（L）不銹鋼 |
||||||||||||||
|
防爆要求 |
N |
N或無標記為非防爆 |
|||||||||||||
|
E |
防爆型（ExdIIBT6） |
||||||||||||||
|
壓力等級 |
N |
常規 |
|||||||||||||
|
H(x) |
參照說明書 |
||||||||||||||
渦輪流量傳感器選型舉例：
LWGY-15N/05S/SENF，說明：DN15液體渦輪，脈沖輸出型，精度0.5級，標準量程，防爆，常壓，法蘭連接。
DN 4—DN40口徑的流量計為螺紋連接，大工作壓力為6.3Mpa; DN50—DN200口徑的流量計為法蘭連接, 大工作壓力為2.5Mpa;DN 4—DN10口徑的流量計帶有前后直管段、過濾器。DN15以上口徑的流量計我公司可配套前后直管段。
(2) 介質溫度：-20～＋120℃.
(3) 環境溫度：-20～＋55℃.
(4) 供電電源：電壓：+5-24VDC, 電流：≤10mA.
(5) 傳輸距離：流量計至顯示儀表的距離可達1000m.
流量計接口尺寸對照表
|
型號 |
公稱通徑 （mm） |
L(mm) |
H(mm) |
G |
Lˊ(mm) |
D(mm) |
d(mm) |
孔數 |
|
LWGY-4 |
4 |
275 |
145 |
G1/2 |
215 |
|
|
|
|
LWGY-6 |
6 |
275 |
145 |
G1/2 |
215 |
|
|
|
|
LWGY-10 |
10 |
455 |
165 |
G1/2 |
350 |
|
|
|
|
LWGY-15 |
15 |
75 |
173 |
G1 |
|
|
|
|
|
LWGY-25 |
25 |
100 |
180 |
G5/4 |
|
|
|
|
|
LWGY-40 |
40 |
140 |
178 |
G2 |
|
|
|
|
|
LWGY-50 |
50 |
150 |
252 |
|
|
Ф125 |
Ф18 |
4 |
|
LWGY-80 |
80 |
200 |
287 |
|
|
Ф160 |
Ф18 |
8 |
|
LWGY-100 |
100 |
220 |
322 |
|
|
Ф180 |
Ф18 |
8 |
