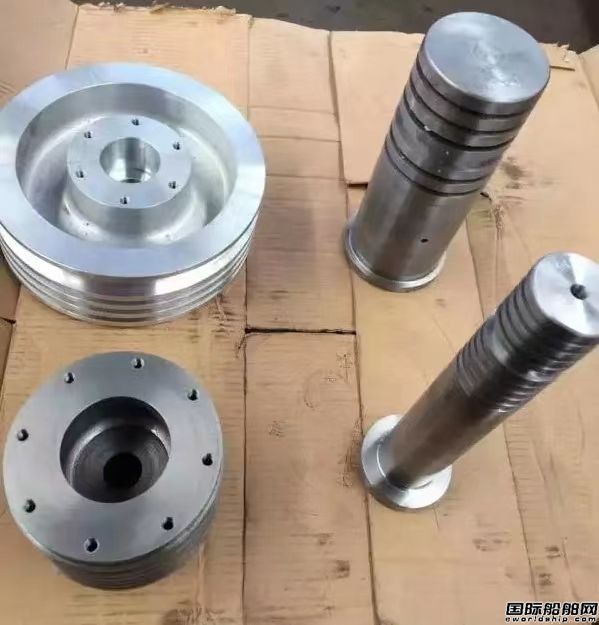

活塞:是壓縮機構的主要部件.曲軸的旋轉運動,經連桿.十字頭.活塞桿變?yōu)榛钊跉飧字械耐鶑?fù)運動.從而對空氣進行壓縮做功. 常見的活塞形狀有筒形和盤形.帶十字頭的空壓機均采用盤形活塞. 為了減少質量,往往鑄成空心的,兩個端面用加強筋連接,以增加剛度.材質灰鑄鐵.　　(2).活塞環:又稱漲圈,它是空壓機易損零件. 安裝在活塞外圓的活塞環槽內. 用灰鑄鐵制成方形斷面的開口圓環,具有一定的彈力. 在自由狀態下,外徑大于氣缸的內徑. 活塞環的切口形式分三種:直切.斜切.搭切. 活塞環的作用:利用本身張力使環的外表面緊貼在氣缸鏡面上,環的端面緊貼在活塞環槽的壁面上,以防止氣體的泄漏.為避免壓氣從切口處泄漏,兩個活塞環切口應相互錯開,錯開角度不小于120°起密封作用外,活塞環還起著布油和導熱的作用.　　(3).活塞桿:材質45號鋼鍛造而成.桿身摩擦部分經表面硬化處理,具有良好耐磨性. 活塞桿一端制成錐形體,插入活塞的錐形孔內,用冠形螺母緊固插有開口銷以防松動. 活塞桿另一端和十字頭用螺紋連接,調節好余隙容積靠螺母緊
