Intellan

v 6 0 E

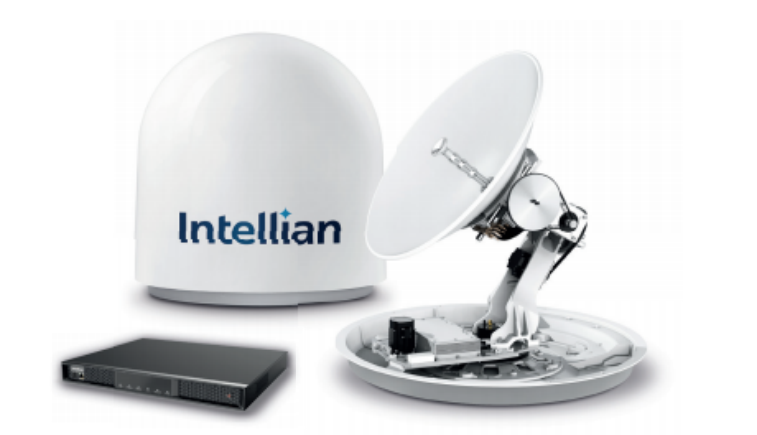

65厘米KU波段海事VSAT天線系統

功能

先進性能和設計

Intellian的先進射頻設計和技術提供了高效性能，包括與 其它65厘米級系統相比增強的跟蹤精度。v60E采用緊湊流線 型機械設計，生產出輕量且堅固的天線，保持在海事環境中 必需的高可靠性和性能水平。

簡化安裝

通過先進的設計和對海上用戶需求的深刻理解，v60E提供了 簡化的安裝流程和成本節約。與傳統天線安裝不同，v60E不 需要打開雷達罩或艙口，因為不再需要安裝支架，并且在外 雷達罩基座上直接安裝了電纜連接端口。此外，與市場上現 有的65厘米天線相比，v60E的輕量化設計使物流和安裝更加 便捷，成本也更低。

單纜解決方案

v60E包含一根電纜，將Tx、Rx和DC電源組合成一個單一的解決方 案。這使得安裝更快捷、更經濟，同時便于故障排除和維護。單 根同軸電纜直接連接在雷達罩底部的外部，無需進入雷達罩內 部，從而降低了用戶的操作復雜度。

天線管理平臺

Intellian的全新集成M&C平臺AptusNX提供了一個響應迅速的網 頁用戶界面，用于管理和控制天線系統。AptusNX擁有智能診斷 功能，能夠實現精確且增強的天線性能檢查，無論是本地還是遠 程。這不僅減少了對本地維護的需求，還提升了系統的性能。 AptusNX內置的安裝向導實現了系統配置的自動化，使得網絡運 營商或服務提供商能夠以前所未有的速度將系統部署到他們的服 務中。

                                                                                產品數據表

                                                                                 技術規格

甲板上部單位

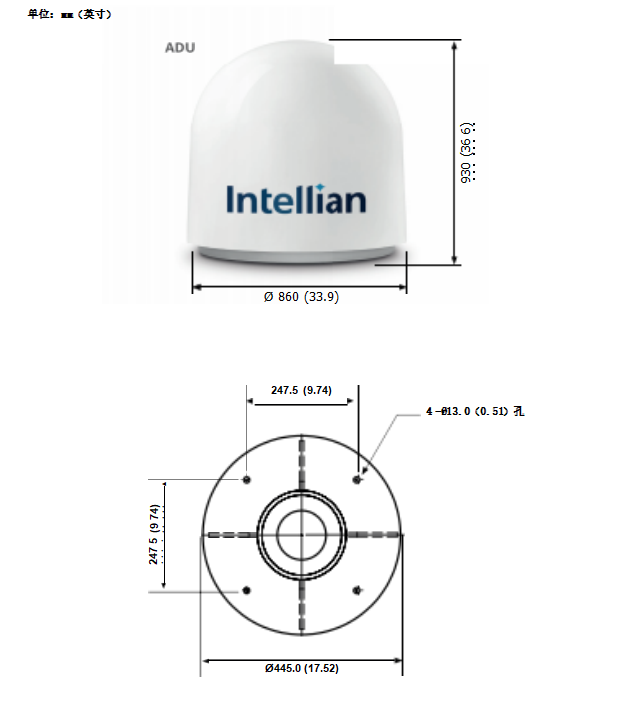

雷達罩高度                          93.0 cm / 36 .6 "

雷達罩直徑                           86.0 cm / 33.9 "

反射器直徑                          65 cm / 25.6 "

ADU 重量                            43 kg / 94.8 lbs

平臺                                     3軸-緯度、高度、跨層無限

Azmuth Range無限

海拔范圍                               -20°至+115°

  橫向量程                                  可達±37°

穩定精 度                               在指定船舶運動條件下，最大值為0.2 °

發射頻率                                 頻率范圍 為13.75 ~ 14.5 GHz Ku波段

發射增 益                                 37.9 dBi @ 14.25 GHz（不包括雷達罩）

接收頻率                                  10.7 ~ 12.75 GHz Ku波段

接收增 益                                  36.5 dBi@11.7 GHz（不包括雷達罩）

G/T                                           15.4 dB/K@12.75 GHz（晴空，30 °仰角）

BUC電源                                   6W

大針抽吸活組織檢查 極化        通用PLL LNB線性，僅交叉極化

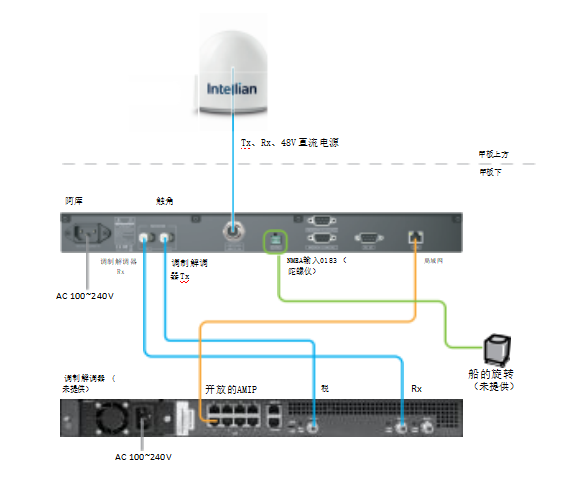

   天線電纜                                     單根50歐姆同軸電纜，用于從ACU到ADU的接收、發 送、FSK、參考和電源

天線控制單位
