帶報警功能的直流電流表
更新時間:2012-10-11 訪問統計:3535

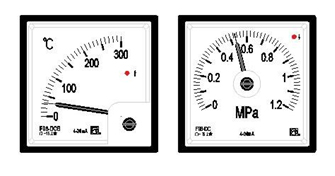

帶報警功能的直流電流表，電壓表
特性：
用于直流電流，電壓的測量和越限報警輸出。
刻度面板指示可為溫度，壓力或其它非電量（按用戶要求）
報警點設置：可制成上限，下限，上下限
指示準確度：1.5
環境溫度：-25℃+55℃
外殼防護：IP44（加配防護罩，可達IP56;須在訂貨中注明）。
耐振動：2-100HZ，≤0.7g
耐電壓：AC2.5KV,50HZ,1min
工作電源：24Vdc±25%,100Vac,220Vac±20%
電源功耗：≤2VA
輸出觸點容量：AC 250V, 1A；DC28V,1A
產品分類：
|
型號 |
展開角 |
外型尺寸 |
開孔尺寸 |
重量 |
|
F72M-DCB |
|
72*72*120 |
68*68+0.5 |
0.15 |
|
F96M-DCB |
|
96*96*130 |
92*92+0.5 |
0.3 |
|
F144M-DCB |
|
144*144*130 |
138*138+0.5 |
0.6 |
|
F72M-DC |
|
72*72*120 |
68*68+0.5 |
0.45 |
|
F96M-DCB |
|
96*96*130 |
92*92+0.5 |
0.5 |
|
F144M-DC |
|
144*144*130 |
138*138+0.5 |
0.6 |
使用說明：
- 該儀表用于4-20mA及其它直流信號輸入的溫度，壓力的指示，具有設定報警輸出功能，產品外形尺寸符合DIN43700要求并符合船用規范及IEC標準。
- 儀表接線端子排列分別見圖1.2至圖1.6:
- 圖1.2為F96型和F144型上限或下限報警，圖1.4為F96型和F144上下西限報警。
- 圖1.3為上限或下限報警，并帶有附加24VDC隔離電源輸出，能為一些需要特殊應用的場合提供幫助，此電源能提供50mA的電流，足以驅動單個傳感器正常工作。
- 圖1.5和圖1.6分別為F72型上限或下限的上下限報警。
- 所有儀表均帶有設定調整旋鈕，一般情況下，儀表在出廠時已經根據用戶要求調整好，用戶如有需要亦可自行進行調整。
- 用戶應在訂貨時說明型號，規格，電源，報警限制等參數，并在合同中注明及確認。
- 特殊用途儀表請?jiān)谛吞?hào)前半部的數字后價“J”（僅限于240°儀表），如F96JB-DC
