 SCOWELD

智能型管道全位置自動焊機

一、工作原理

采用管子固定、焊接小車行走的方式實現全位置管道自動焊接，焊接工藝采用高效率、低成本的CO2氣體保護焊。

二、 設備簡介

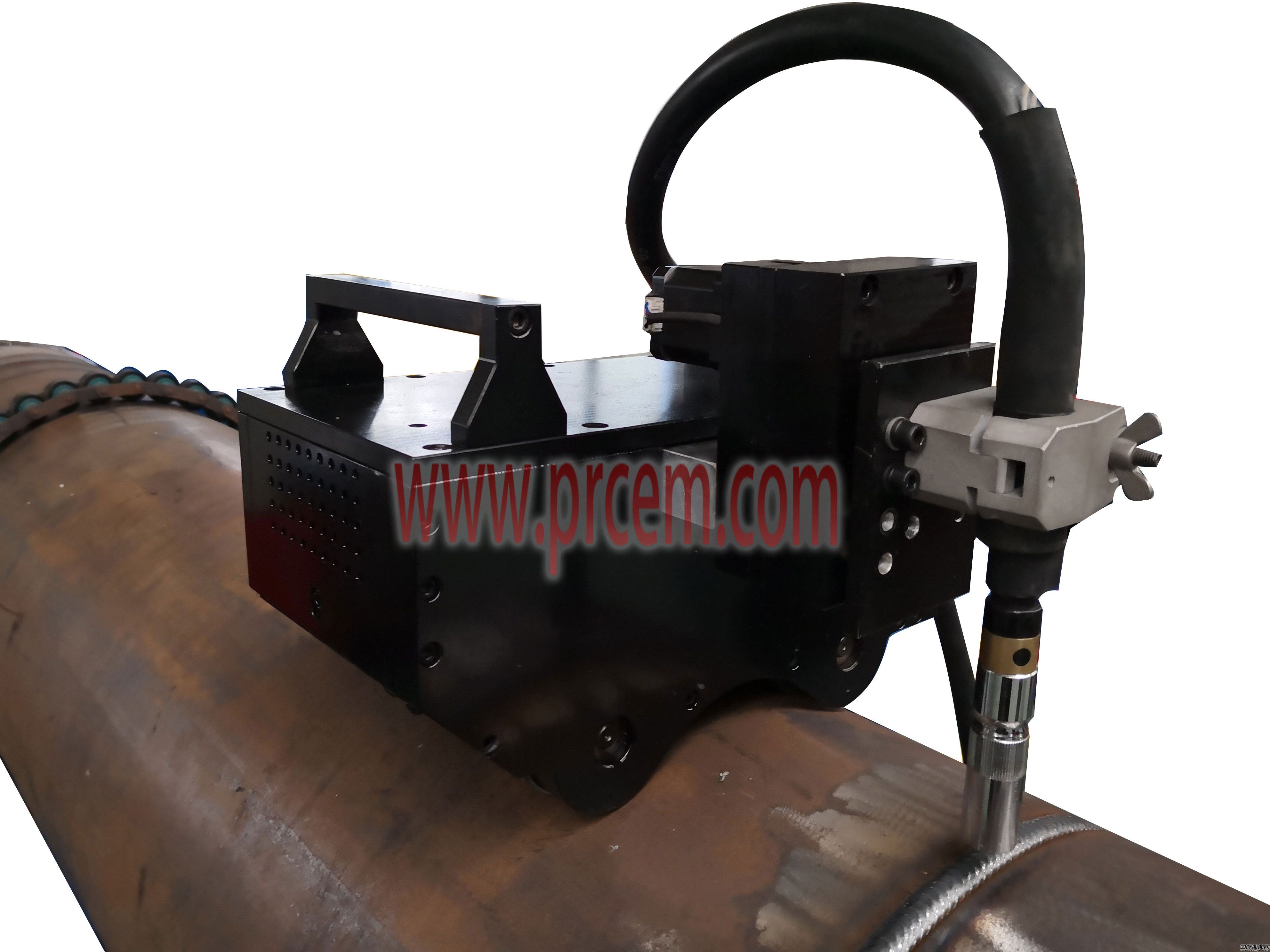

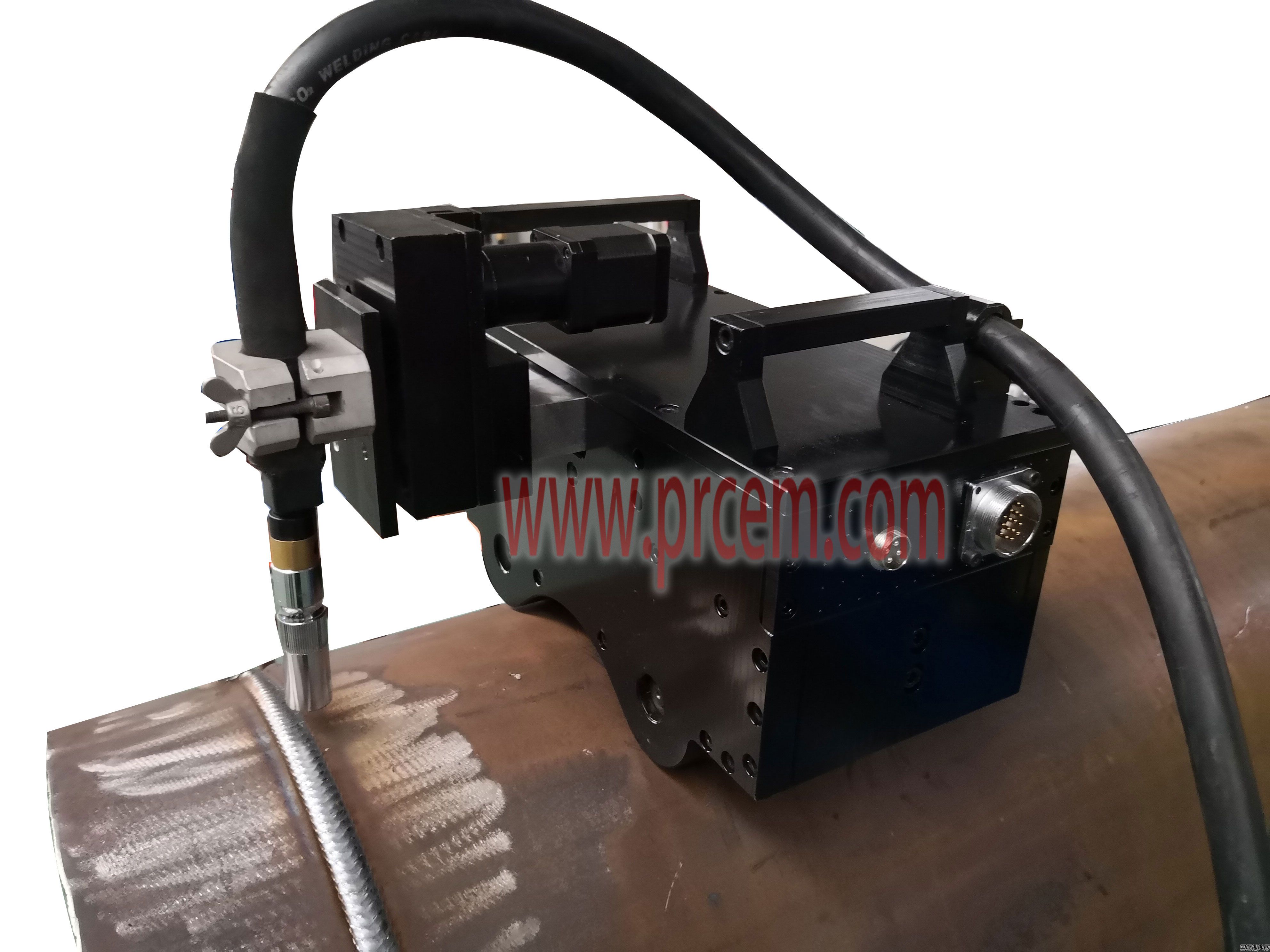

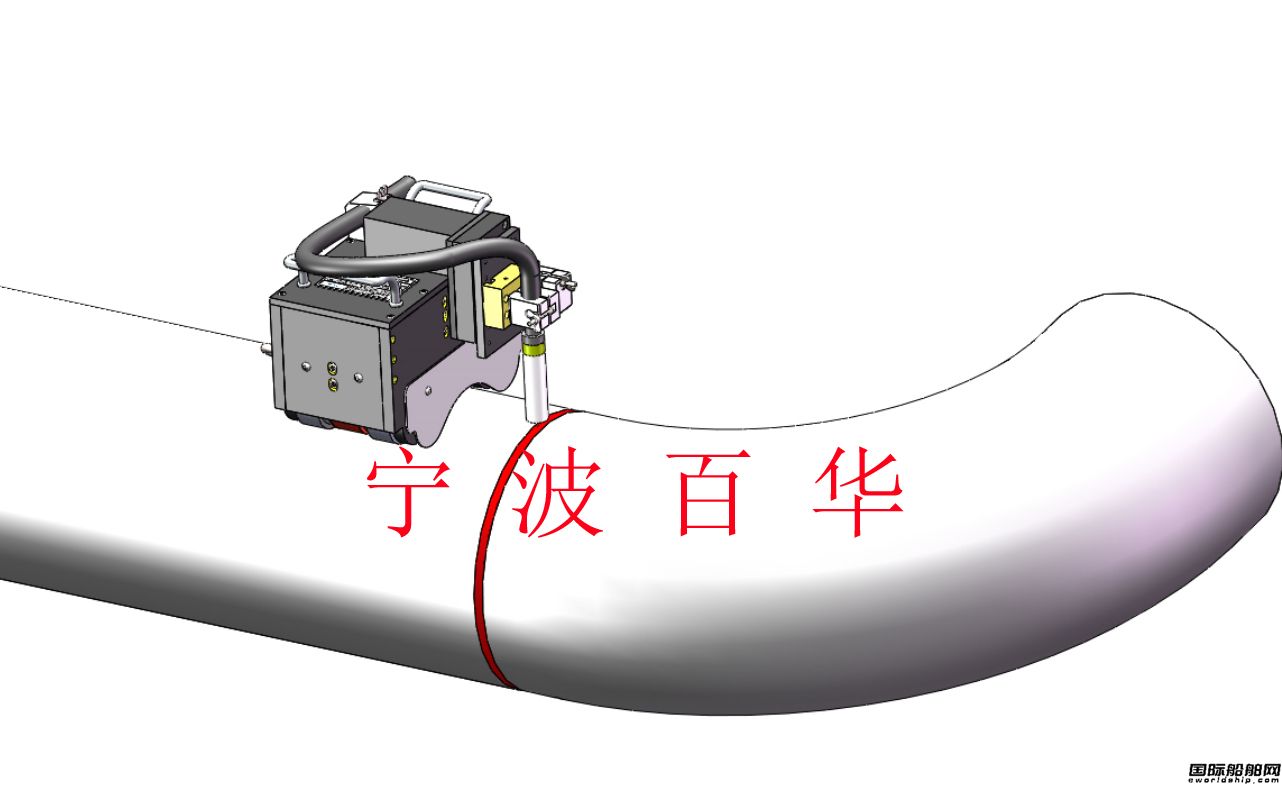

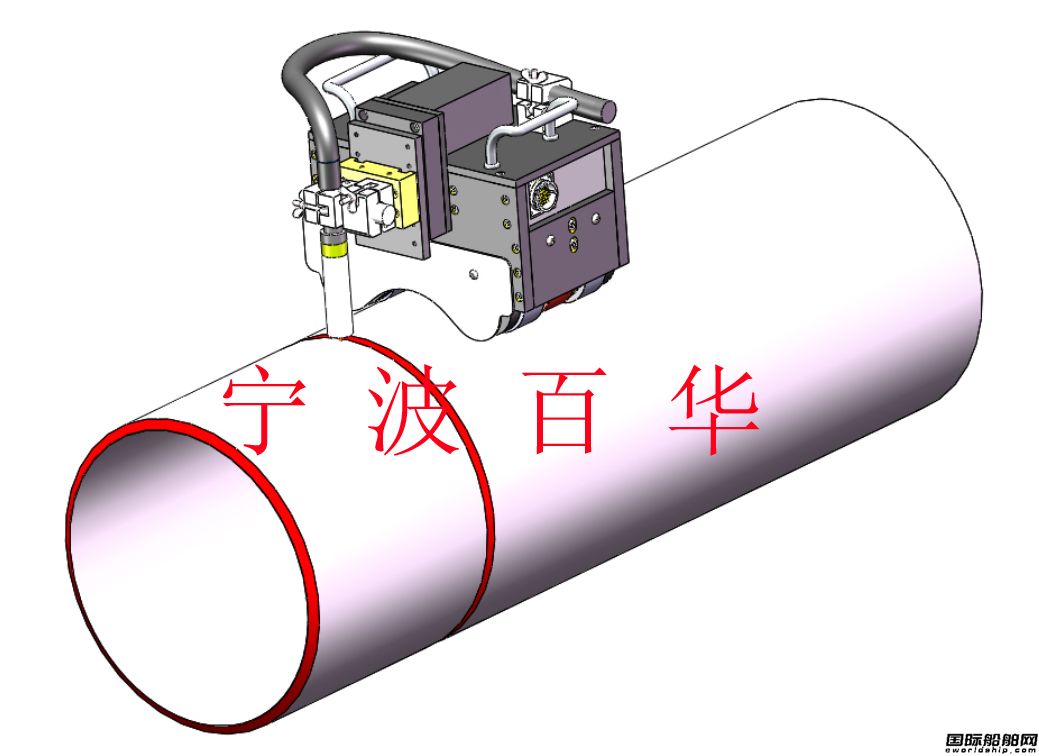

SCOWELD管道全位置自動焊機（即管道爬行焊接小車）分為有軌式和無軌式，無軌式的采用磁力吸附于管道上，焊接時順著焊道自動爬行，安裝、使用及拆卸快速完成，非常便捷；有軌式主要用于不銹鋼或無法磁力吸附的管道的焊接，軌道規格根據焊接需要進行按規格定制；

該SCOWELD管道全位置自動焊機廣泛運用于石油、石化、化工、熱力、天然氣、海工、市政等各行各業管道的全位置自動焊接，采用管子固定、焊接小車行走的方式實現管道的全位置自動焊接，焊接工藝采用高效率、低成本的熔化極氣體保護焊；

SCOWELD全位置焊機主要特點在于設計輕巧便于攜帶，特別適合于施工現場的管道全自動焊接，具有操作易學、焊接速度快、生產效率高、焊縫機械性能好、勞動強度低等特點。

u 適用工件

1. 適用材質：碳鋼、不銹鋼，合金鋼、低溫鋼等【不可磁力吸附的材質應另配小車軌道】

2. 適用壁厚：3-50mm

3. 適用管徑：≥150mm以上

4. 適用焊絲：實心焊絲或藥芯焊絲，焊絲直徑Φ1.0-1.6mm

5. 適用位置：管道全位置焊，包括填充、蓋面；如需氬弧焊打底由手工完成；

6. 適用焊縫：管子-管子焊縫、管子-彎頭、三通、大小頭等管件的焊縫

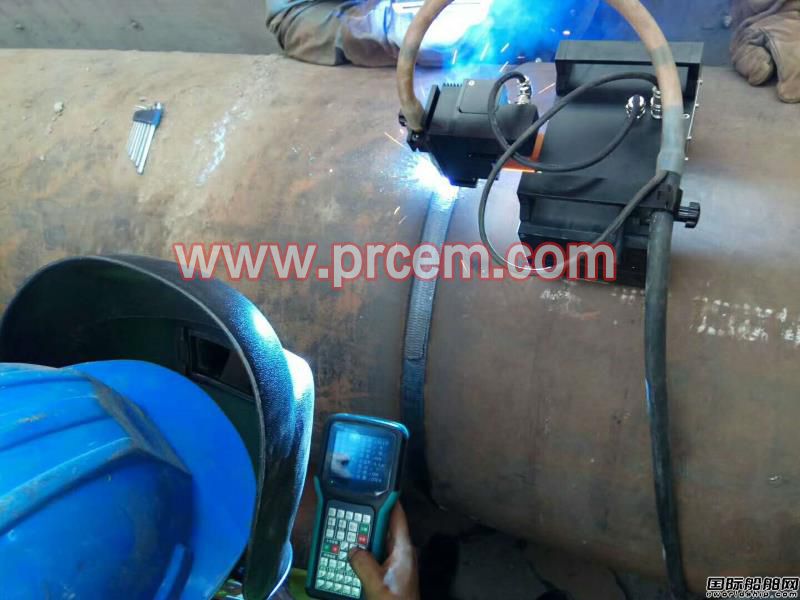

7. 適用工況：各種長輸管線焊口、熱力管道焊口埋地管道或工藝管道現場焊口，無論室內室外均可安全作業。

u 主要功能

管道全位置自動焊機采用先進設計理念和運動控制技術：

u 控制方式：微電子PCB板+高清度液晶屏+智能防水軟按鈕控制

u 爬行驅動：恒扭矩電機+高精密行星減速機+蝸輪蝸桿驅動

u 擺動驅動：步進電機+高精密行星減速機+高精密直線滑軌

u 焊槍高度調節：步進電機+高精密行星減速機+高精密直線滑軌

u 爬行小車結構：框架式結構，采用航空鋁合金制作

u 控制特點：高清度液晶屏輸入工藝參數，實現管道全位置360°分12個焊接區間，精確設定各個區間的焊接工藝，以CPLD微電子數字集成電路及FPGA芯片為核心，實現對各個電機的運動參數及焊接電流、焊接電壓等的精確匹配

u 焊接電源：采用進口瑞典伊薩數字化氣保焊接電源，實現焊材在焊接熔池的精確過渡控制。

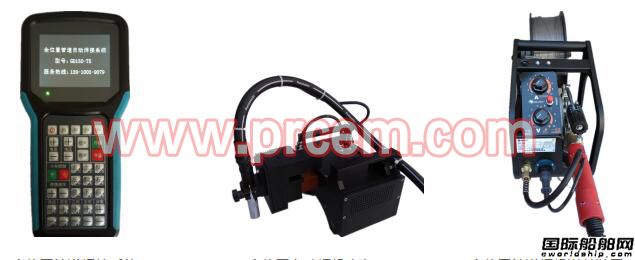

u 配置明細：
