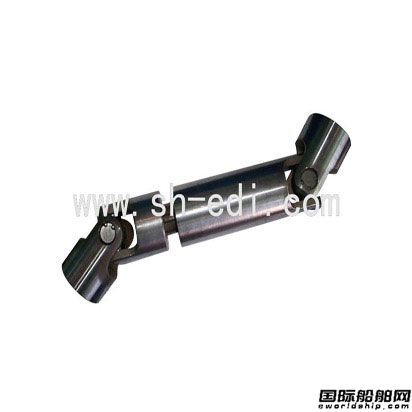

上海乙諦精密可伸縮萬向節聯軸器
更新時間:2022-03-12 訪問統計:833上海乙諦傳動件是中國新型機械基礎件研發專業工廠,堅持以提高產品競爭力為核心的科研發展戰略,生產的系列傳動件設備有 :萬向節,小型萬向節,精密十字萬向節,滾針萬向節,單節萬向節,雙節萬向節,可伸縮萬向節,萬向節軸承,萬向節聯軸器,脹套,同步輪脹緊套,礦產機械漲緊套,工業脹緊聯結套,風電鎖緊盤,退卸套,緊定套,鏈條,工業鏈條, 洋馬收割機鏈條,農機鏈條,久保田收割機鏈條,玉米收割機鏈條,花生收獲機鏈條等并承接各種非標件及異型件訂做, 成立了以科研攻關、技術引進、技術改進和產、學、研兩個三結合為主線,瞄準行業的技術前沿,不斷提高企業的整體科技創新能力。
加工訂做：尺寸、圖紙、
成品孔：圓孔、鍵槽、方孔、六角孔
等級：普通型（通用）、精密型
材質：45#,40Cr,304,430等
額定轉速：1300RPM-4000RPM
最大靜扭矩：2000N.m-5000N.m
最大工作角度：45°
使用場合：紡織機械、食品機械、工程機械、船舶、電廠、鉆孔機等
咨詢/訂購示例：
1).型號-內徑+外徑+伸縮后最短/最長
d=12mm、外徑D=23mm、最短：160mm、最長：180mm
示例:GA12*23*160/180 或 WSP12*23*160/180
每節最大轉動角度為45°,邊接更大的軸間距GA型（滑動軸承）1000min-1;成品孔公差為H7，另可根據要求開鍵槽、六角孔和方孔，安裝長度L和X（行程）的計算行程：X≤（Lmax－2·L2－B)/2 Lmin≥(Lmax－2·L2+B)/2 最小尺寸Lmin ：Lmin=L2+B+X+L2
訂貨示例：
|
3GA
|
d1Ф20
|
d2＝Ф20花鍵槽DIN標準
|
550/650
|
|
規格和型號
|
成品孔徑（H7）
|
成品孔徑（H7）鍵槽按
DIN6885-1(JS9)標準 |
安裝長度Lmin/Lmax
|
|
規格
|
D1;d2
(H7)
|
D
|
L2
|
C
|
Lmin
/Lmax/X
|
B
|
a
|
b
|
Q
|
SW
|
花鍵槽
|
D1
|
|
GA
|
||||||||||||
|
03GA
|
10
|
20
|
48
|
12
|
根據
用戶
要求
決定
Lmin/
Lmax
|
30
|
3
|
11.4
|
10
|
10
|
11×14Z6
|
22
|
|
04GA
|
12
|
23
|
56
|
13
|
40
|
4
|
13.8
|
12
|
12
|
13×16Z6
|
26
|
|
|
05GA
|
14
|
25
|
60
|
13
|
40
|
5
|
16.3
|
14
|
14
|
13×14Z6
|
29
|
|
|
1GA
|
16
|
30
|
68
|
16
|
40
|
5
|
18.3
|
16
|
16
|
16×14Z6
|
32
|
|
|
2GA
|
18
|
32
|
74
|
17
|
40
|
6
|
20.8
|
18
|
18
|
18×14Z6
|
37
|
|
|
3GA
|
20
|
36
|
82
|
18
|
45
|
6
|
22.8
|
20
|
20
|
21×14Z6
|
42
|
|
|
4GA
|
22
|
38
|
95
|
22
|
50
|
6
|
24.8
|
22
|
22
|
23×14Z6
|
47
|
|
|
5GA
|
25
|
44
|
108
|
26
|
50
|
8
|
28.3
|
25
|
25
|
26×14Z6
|
52
|
|
|
6GA
|
30
|
46
|
|
|
|
|
|
|
|
|
|
|
|
7GA
|
35
|
52
|
|
|
|
|
|
|
備注:(以上供參考)精密可伸縮型萬向節根據需方來圖來樣定做，成品孔另可根據要求開鍵槽、六角孔和方孔，價格另議.需方請點擊以下鏈接(可伸縮萬向節圖紙)請標示詳細產品的規格:
圖紙下載:
可伸縮萬向節圖紙.doc
